什么是高柔性電纜

什么是高柔性電纜？xbo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

高柔性電纜，常用于拖鏈運動系統中，作為電力傳輸及信號傳遞載體，采用多股導體絞合結構，護套多采用低黏性、柔韌耐磨材料，以減緩電纜在連續往返移動中的磨損率。xbo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

在設備上需要來回移動的場合，為了防止電纜糾纏、磨損、拉脫、掛和散亂，常把柔性電纜放入電纜拖鏈中，對電纜形成保護，并且電纜還能隨拖鏈實現來回移動，這種可以跟隨拖鏈進行來回移動而不易磨損的高柔性電纜也叫做拖鏈電纜，也可稱之為拖曳電纜，坦克鏈電纜，移動電纜，機器人電纜等。xbo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

高柔性電纜的導線結構主要依據 DIN VDE 0295和IEC 228標準的絞合銅導線結構，護套多采用低黏性，柔性耐磨材料，以減緩電纜在連續往返移動中的磨損率。xbo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

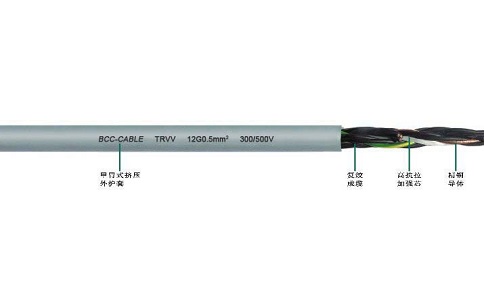

高柔性電纜結構xbo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

1.抗拉中心xbo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

在電纜的中心根據芯線數量以及每根芯線交叉區域的空間里盡可能的有一個真正的中心線填充（而不是像通常情況下，用一些填充料或廢塑料制成的垃圾芯線填充）這種方法能有效的保護絞線結構，防止絞線游離到電纜的中心區域。xbo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

2.導體結構xbo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

電纜應該選擇具有良好柔韌性的導體，一般來說導體越細，電纜的柔韌性越好，但導體過細，會產生電纜纏繞現象。一系列長期的實驗提供了單根導線的適合直徑，長度和節向的屏蔽組合，它有良好的抗拉能力。xbo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

3.芯線絕緣xbo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

電纜內的絕緣材料不能彼此粘滯，并且絕緣層還需要支撐每股單股的導線。因此只有在高壓成型的PVC或者TPE等材料才能用于高柔性電纜中。xbo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

4.絞線xbo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

絞線結構必須以適合的絞合節距繞在一個穩定的抗拉中心周圍。然而由于絕緣材料的應用，絞線結構應按運動狀態設計，從12根芯線開始，因該采用成束絞合的方式。xbo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

5.內護套甲胄式擠壓成型的內護套取代廉價的羊毛材料，填充物或附屬填充物。這一方法能保證絞線結構不會散亂。xbo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

6.屏蔽用優化的編織角度將屏蔽xbo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

層緊緊的編織在內護套外，松散的編織帶會降低EMC的保護能力并且屏蔽層也很快因屏蔽的斷裂而失效。緊密編織的屏蔽層同時具有抗扭力的作用。xbo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

7.外護套由不同的改良材料制成的外護套具有不同的功能，有抗UV功能的，有抗低溫功能的，有耐油的以及成本優化的。但所有的這些外護套都有一個共同點，高耐磨性，并不會粘附任何東西。外護套必須是高柔性的，但也要有支撐功能，當然應該是高壓成型的。xbo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  高柔線就是指高度柔軟的電纜嗎？

  答

  高柔線不是高度柔軟的電纜。顧名思義，人們往往會認為高柔性就是特別軟，并且越軟越好，因此，一些廠商正是利用了這一點，用超高柔軟度的普通電纜來冒充拖鏈電纜。高柔線的“柔”真正的意義是柔韌而非柔軟。

• 問

  辨別拖鏈電纜質量比較簡單的方法是看銅絲的線徑？

  答

  通過電纜導體銅絲的線徑或許可以分辨拖鏈電纜與普通電纜，但卻不能辨別拖鏈電纜的質量。有些電纜廠家不清楚拖鏈電纜之所以耐用的本質，只注重模仿拖鏈電纜的表面形式。較細的銅絲的確可以增加導體的靈活性，但拖鏈電纜并非只有銅絲。如果銅絲的線徑是拖鏈電纜質量的決定因素，那么先不說進口高端拖鏈電纜品牌，至少國產拖鏈電纜品牌在導體銅絲的選用上早已經統一標準了。
