拖鏈布線安裝原則及注意事項

我們分析過拖鏈電纜斷芯的原因，為避免安裝不當而導致拖鏈里的電線經常斷芯，在拖鏈電纜布線安裝時注意下列事項。pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

1、避免電纜產生扭曲pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

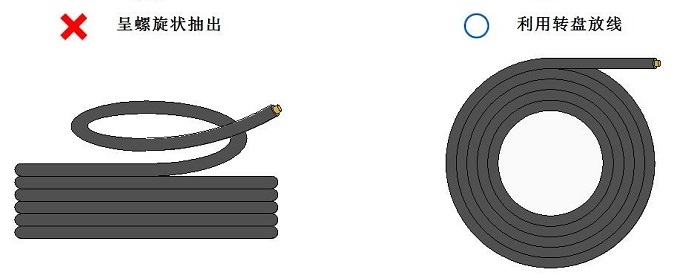

從成卷的電線中抽取拖鏈電纜時，要注意不能扭曲。即不可從電纜卷筒或電纜盤的某一端解開電纜，而應先旋轉卷筒或電纜盤將電纜展開，必要時可將電纜展開或懸掛起來，用于該場合的電纜只能直接從電纜卷上取得。pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

2、盡量保持較大的電纜彎曲半徑pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

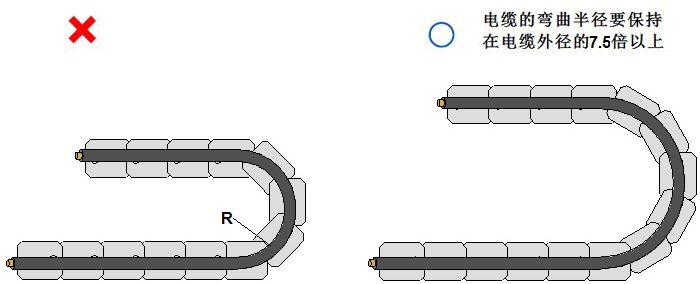

拖鏈電纜的彎曲半徑要保持在電纜外徑的7.5倍以上。pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

3、拖鏈內的張力分布以及固定方式pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

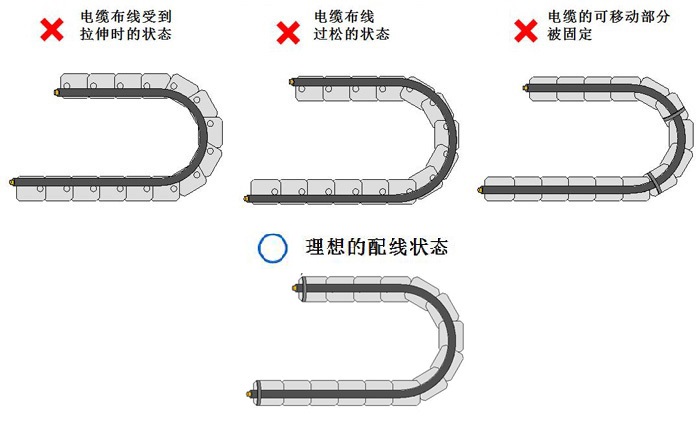

如果拖鏈電纜在布線時受到張力拉伸，會與拖鏈的內壁產生摩擦導致護套磨損。反之如果布線過于松散，同樣也會與拖鏈的內壁產生摩擦造成護套磨損，并且容易與其他的電纜產生纏繞現象。電纜的布線長度應設定在剛好能通過拖鏈的中心線為宜。pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

另外，電纜的移動部分如果被固定，會導致彎曲應力無法被分散及吸收，會在固定位置造成應力集中。電纜的固定部位應設置在拖鏈的兩端。一般電纜的移動點離拖鏈端部的距離應為電纜直徑的20-30倍。pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

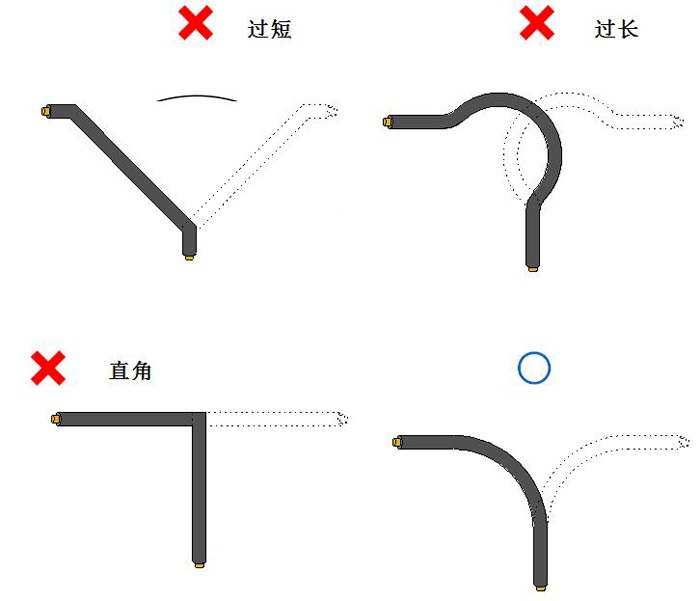

(1)適當選取電纜的長度及彎曲角度以保持電纜彎曲部分的自由度。pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

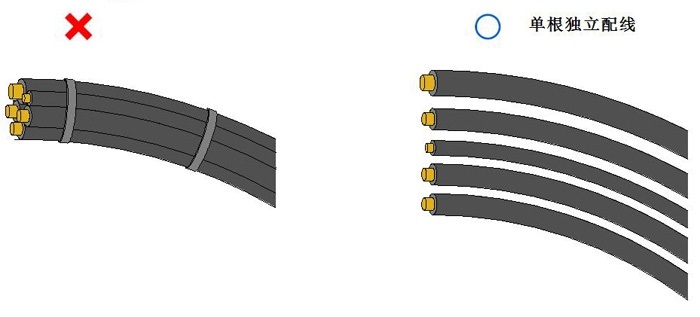

(2)多根(特別是外徑不同的電纜組合)同時保持電纜彎曲部分的自由度。pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

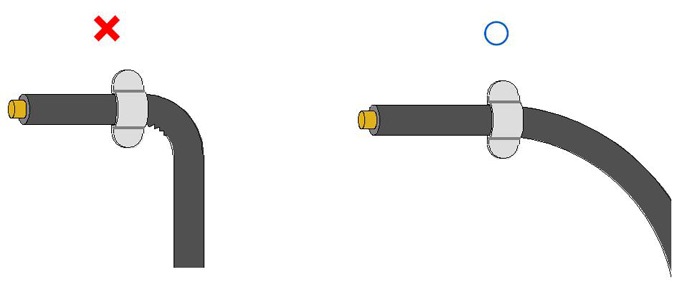

(3)捆扎部分附近不能過度彎曲。pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

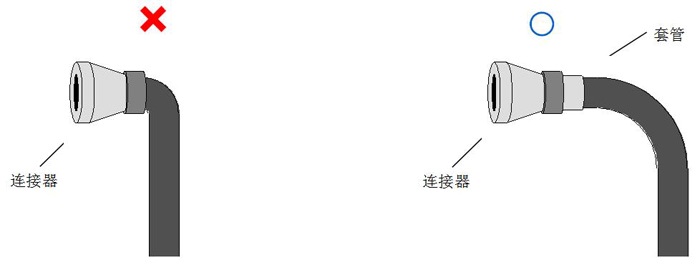

(4)安裝連接器時需要用套管或外殼支撐。pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

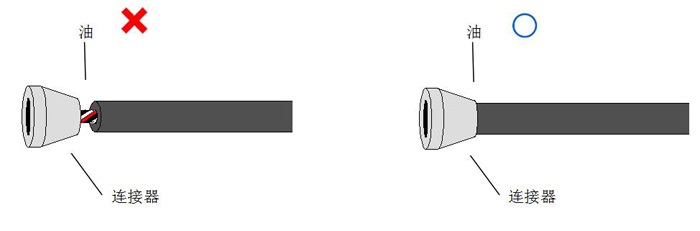

(5)防止連接器根部向電纜內部滲油。pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

4、防止電纜互相干擾pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

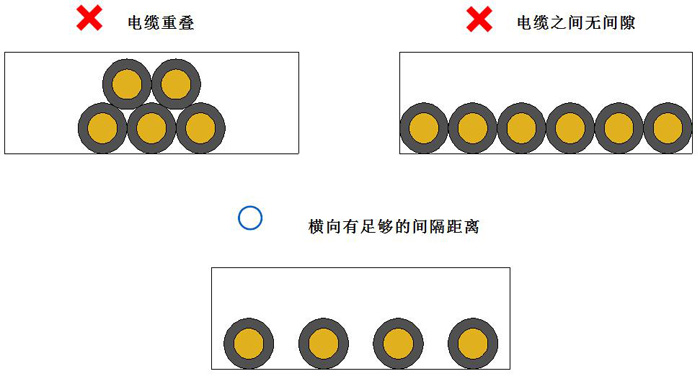

為防止同時布線的拖鏈電纜之間互相干擾，在拖鏈內實施水平布線時，要選擇具有足以保證電纜間距的拖鏈，在拖鏈中電纜間的空隙至少應為電纜直徑的10%。pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

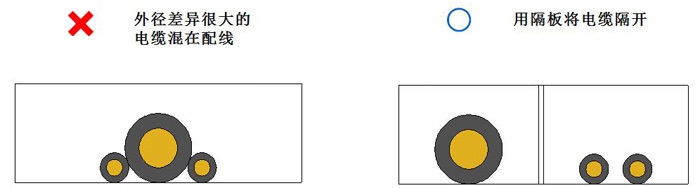

5、外徑差異很大的電纜混在配線pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

外徑差異很大的電纜如果混在配線，容易導致細線被粗線壓迫，造成細線容易斷線。這時需要用隔板將拖鏈電纜隔開。pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

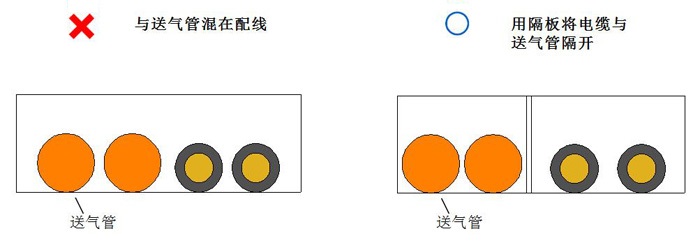

6、電纜與送氣管的混在配線pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

與送氣管等較硬的物體混在配線，容易造成電纜受壓斷線。這時需要用隔板將拖鏈電纜與送氣管隔開。pqo拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  什么是聚氯乙烯拖鏈電纜？

  答

  聚氯乙烯拖鏈電纜一般指電纜護套采用聚氯乙烯材料的拖鏈電纜，聚氯乙烯（Polyvinyl chloride)，英文簡稱PVC，應用非常廣泛。PVC有硬質和軟質兩種。

• 問

  電纜里增加棉線可加強高柔線的耐彎折性？

  答

  不少?gòu)S商為了凸顯耐彎折性，稱在電線里增加棉線，導線與棉線本身硬度和耐磨度不一樣，加上電線彎折從外觀是看不出來的，加上棉線后，手感電線沒折斷，是因?yàn)槔锩娴拿蘧€沒斷。內部的導線斷掉后，電線便不再導電。棉線不過是填充導線之間空間空隙的，提高電纜的抗拉能力，并不是耐折。
